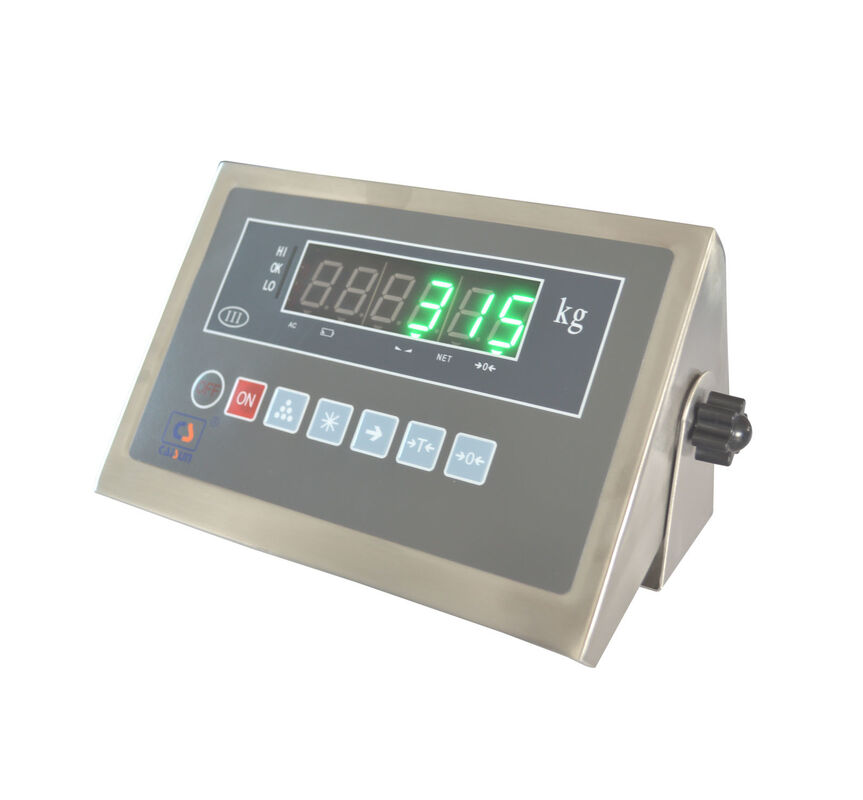

Đầu cân chống nước màn hình xanh BXK315A1-21GF - Thiết kế chịu tải nặng

Tính năng

• 1. Bộ chỉ báo cân nặng mạnh mẽ này cung cấp khả năng miễn nhiễm 10 V/m với các trường điện từ bức xạ.

  2. Khả năng hiển thị cao được đảm bảo bởi màn hình LED màu xanh lục 6 chữ số 20,2mm trên bộ chỉ báo này.

  3. Bộ chỉ báo cân nặng có khả năng điều khiển tối đa 4 x 350Ω hoặc 8 x 700Ω cảm biến tải.

  4. Cân chính xác đạt được với 1.000.000 số đếm ADC nội bộ trong bộ chỉ báo này.

  5. Quản lý dữ liệu linh hoạt với cả tích lũy trọng lượng thủ công và tự động trên bộ chỉ báo cân nặng.

  6. Độ chính xác lâu dài được bảo toàn bằng chức năng theo dõi điểm 0 tự động của bộ chỉ báo này.

  7. Để tích hợp hệ thống, bộ chỉ báo cân nặng có giao diện RS-232C/RS-485 với đầu ra dữ liệu.

  8. Dễ dàng có được bản ghi cứng thông qua giao diện máy in nối tiếp RS-232C tích hợp trên bộ chỉ báo này.

  9. Giám sát quy trình được sắp xếp hợp lý bằng cách sử dụng các điểm đặt HI/OK/LO có sẵn trên bộ chỉ báo cân nặng.

  10. Để ngăn ngừa mất dữ liệu, bộ chỉ báo bao gồm tính năng cảnh báo pin yếu.

Kích thước (mm)

265 × 222 × 161 mm
